Diseño • Fabricación • Instalación • Pruebas

De membranas internas flotantes (MIF), sellos y domos geodésicos para tanques de almacenamiento

Membranas Internas Flotantes

DISEÑO, FABRICACIÓN E INSTALACIÓN

¿Por qué usar una membrana flotante?

Seguridad, efectividad y economía son las razones que siguen siendo el "estándar" mundial el uso de una membrana flotante en tanques de almacenamiento de volátiles como el petróleo y productos químicos.

  • •La evaporación de los combustibles en los tanques de almacenamiento, produce pérdidas del producto y genera contaminación ambiental, esto se refleja en pérdidas económicas para la empresa.
  • •Para evitar este tipo de problemas se fabrican techos flotantes internos que impiden la salida de dichos gases.
  • •Los materiales que conforman los techos flotantes que fabricamos cumplen con especificaciones técnicas:
  • •Nuestros techos eliminan la posibilidad de fallas, problemas relacionados con la compatibilidad del producto y evitar inversiones costosas.

Diseño y fabricación

Membranas internas flotantes de aluminio para tanques de almacenamiento diseñadas conforme al API 650 apéndice H y W, ASME B961, AWS-A5.10, ASTM-B-209, API-2518/2519 Ofrecemos Membranas Internas Flotantes
Tipo Pontones y Panal de Abeja (Full Contac)

  • •MEMBRANAS INTERNAS FLOTANTES TIPO PONTONES: Los techos tipo pontones de aluminio, son utilizados en los tanques de almacenamiento y cubren la superficie del producto, esto reduce hasta en un 99% la evaporación de Compuestos Orgánicos Volátiles
  • •PANAL DE ABEJA (FULL CONTAC): Sin adhesivos propensos a fallas expuestas.
  • La MIF consiste en su totalidad de una estructura rígida de aluminio, formando una serie de módulos compuestos interconectados, probados bajo presión, para proporcionar el soporte estructural y la flotación requerida. Los módulos, estarán asegurados firmemente con perfiles de perfecta unión por medio de tornillos de Acero Inoxidable Tipo 304.

Instalación

Todas las juntas o ensambles que forman las diversas partes de la MEMBRANA FLOTANTE INTERNA y que están expuestas al vapor o al producto, serán soldados, atornillados o sellados, conforme a los requerimientos de la sección 3.1 del ANSI-ASME B96

  • Instalación con supervisores con años de experiencia.
  • Cumpliendo con las Normas nacionales e Internacionales

Inspección y pruebas

Inspección con personal certificado e Inspectores Nivel II para las pruebas:

  • Prueba de flotación
  • Prueba de luz
  • Estudio de verticalidad redondez y peaking y banding
  • Cumpliendo con las normas nacionales e internacionales
  • Estudios de verticalidad y redondez, peaking y banding.
  • Prueba de luz que se realiza cuando la mfi ya está instalada.
  • Prueba de flotación para verificar el recorrido ascendente y descendente

Tipo Pontones

Tipo Panal

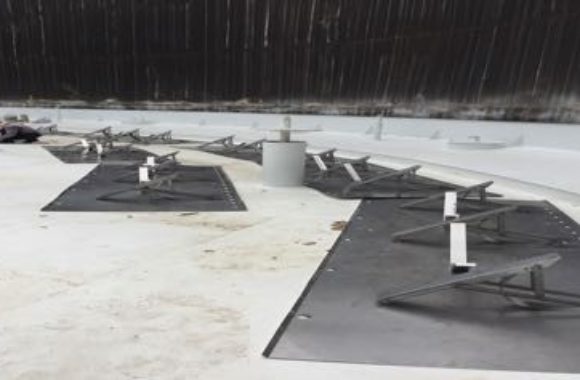

Membranas internas flotantes tipo pontones

Los techos tipo pontones de aluminio, son utilizados en los tanques de almacenamiento y cubren la superficie del producto, esto reduce hasta en un 99% la evaporación de Compuestos Orgánicos Volátiles

Membranas internas flotantes tipo panal de abeja (full contac)

consiste en su totalidad de una estructura rígida de aluminio, formando una serie de módulos compuestos interconectados, probados bajo presión, para proporcionar el soporte estructural y la flotación requerida.

Más de 20 años de experiencia nos respaldan

Domos geodésicos para tanques de almacenamiento

DISEÑO, FABRICACIÓN E INSTALACIÓN

El Domo Geodésico de aluminio son cubiertas auto-soportadas que almacena el producto libre del ingreso de agua, hielo o nieve y protege de la evaporación del producto almacenado.

  • Ventajas

    •No requiere de columnas internas,
    •Resistentes a la corrosión,
    •Protege de la evaporación del producto almacenado,
    •Su peso es muy liviano ayudando al peso total del tanque
    •Es más económico debido a su rápida fabricación y montaje en sitio,
    •Mantiene el producto almacenado en bajas temperaturas.
    •Su diseño cumple con API 650, apéndice G y AWWA D-108

Los DOMOS GEODÉSICOS DE ALUMINIO son la solución de cobertura auto soportada para cualquier aplicación de almacenamiento e industria petrolera, minimiza las perdidas por evaporación y la contaminación del medio ambiente. Diseñados para soportar cargas de hasta 500 libras en un pie cuadrado.

Los domos geodesicos proporcionan eficiencia ambiental, los productos almacenados son protegidos, el tanque tendrá menores costos de mantenimiento, con presupuesto económico, peso ligero e instalación sencilla de acuerdo con el API 650.

Expertos en membranas • domos • sellos para tanques de almacenamiento

Sellos Perimetrales para Membranas Internas Flotantes

DISEÑO, FABRICACIÓN E INSTALACIÓN

Los sellos primarios y secundarios para techos flotantes, son diseñados para reducir hasta en un 95% esta evaporación. El sello primario elimina el desgaste excesivo de la zapata así como del techo flotante, producido por los sistemas convencionales de resortes.

VENTAJAS

Reduce pérdidas por evaporación, minimiza la contaminación por agua del producto almacenado, y extiende la vida de los sellos primarios al instalar el Sello Limpiador Metálico Secundario de Compresión, reduce la contaminación del producto causado por condiciones climatológicas como son la lluvia, la nieve, y la arena o polvo arrastrados por el viento

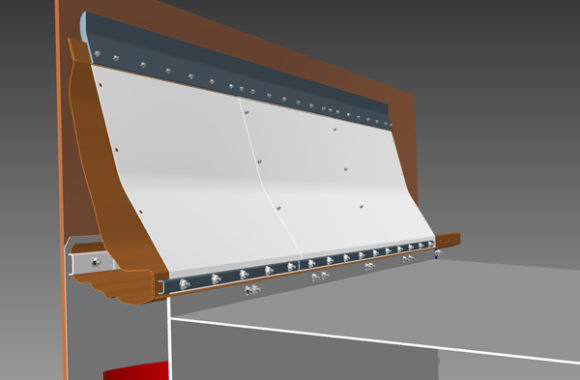

  • Sellos Tipo zapata metálica

    Su estructura está hecha de acero inoxidable por sus características de durabilidad y eficiencia. La mayor ventaja del mecanismo es la capacidad de adaptarse a las paredes del tanque sin importar que tan deformado. El sello tipo zapata ofrece un mayor tiempo de vida útil. No necesita soldadura. Su estructura individual de cada zapata proporciona el elemento de no ser necesario atornillar entre ellas, con esto se pueden instalar o remover manualmente cada uno de estos sellos, sin afectar al resto que estén instalados al contorno de la membrana
SELLOS

Secundarios tipo wiper y doble wiper

  • Su función consiste en aumentar la efectividad de los primeros sellos, evitar la emanación al exterior y a su vez extender su vida útil de los sellos tipo zapata, sirviendo de protección de los desgastes ambientales como el clima, sedimentos (restos de materia que se aloja en la base de un líquido, en este caso puede ser de la lluvia), etc.
  • Su tarea principal es evitar las emanaciones del tanque al exterior por medio de su función tipo “limpia parabrisas” sobre la pared del tanque.
  • Desplaza los restos del hidrocarburo adheridos al contenedor y los regresa de nuevo al combustible concentrado en el tanque
SELLOS

Secundario tipo labio de hule

  • Borde flexible conectado al borde de las láminas de compresión, compuesto de PVC Nitrilo y Buna.
  • Los tornillos se conforman a las especificaciones del ASTM A307 y las tuercas hexagonales a las del ASTM 563

Barrera para vapores

  • Membrana compatible con el producto almacenado la cual cubre y produce un sello circunferencial. Los empalmes dependen del material pueden ser del tipo mecánico, térmico o adhesivo.

INSPECCIÓN Y PRUEBAS

Inspección y supervisión de instalación con personal capacitado y certificado bajo la norma NMX-CC-9001-IMNC-2015, e Inspectores Nivel II cumpliendo con las Normas nacionales e internacionales vigentes.

  • Prueba de flotación
  • Prueba de luz
  • Estudio de verticalidad redondez y peaking y banding
  • Medición de espesores por ultrasonido
